一、背景

       量子點的熒光波長與量子產率高度依賴其尺寸與結構，需通過激發/發射光譜、量子效率等參數精準表征。鈣鈦礦、OLED等新型發光材料的光致發光（PL）和電致發光（EL）特性亦需高靈敏度檢測。?傳統光譜儀體積大、成本高，難以滿足實驗室快速篩選、工業在線監測及敏感樣品（如易氧化量子點）的無損檢測需求。

二、應用概述

       微型光譜儀通過?無損、快速、高精度?的光譜采集能力，為鈣鈦礦量子點的發光機理研究、穩定性優化及器件集成提供了關鍵技術支撐。其微型化設計進一步推動該技術向工業在線檢測、可穿戴設備等新興領域滲透，成為鈣鈦礦材料研發與產業化進程中的核心分析工具。

圖1：鈣鈦礦量子點

       量子效率測試系統EQY分為光致發光PL和電致發光EL兩部分。

       光致發光PL系統針對手套箱做了易用化的設計,采用升降臺承載樣品防止手持造成灑落，在保證操作方便的同時，保證了每次安裝的位置都相同，降低了人為操作的誤差，提高了整體測試過程中的結果可靠度。含激發光濾光片插槽，根據激發光波長搭配濾光片，防止激發光和樣品發光重合對結果的影響。

       電致發光EL系統共有兩種配置，分別適配不同的樣品形貌，器件亮度和測試需求。搭配源表和軟件，可以對器件進行更精確的四點法測量。

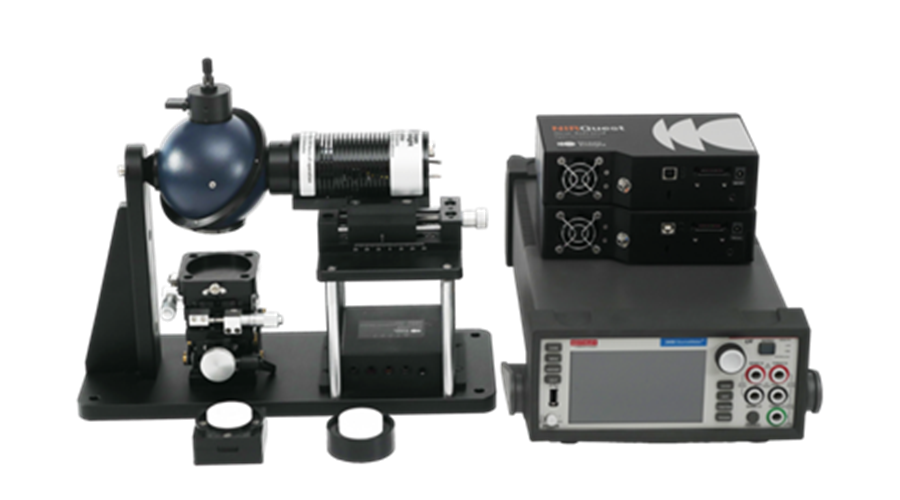

圖2：EQY量子效率測試系統實物

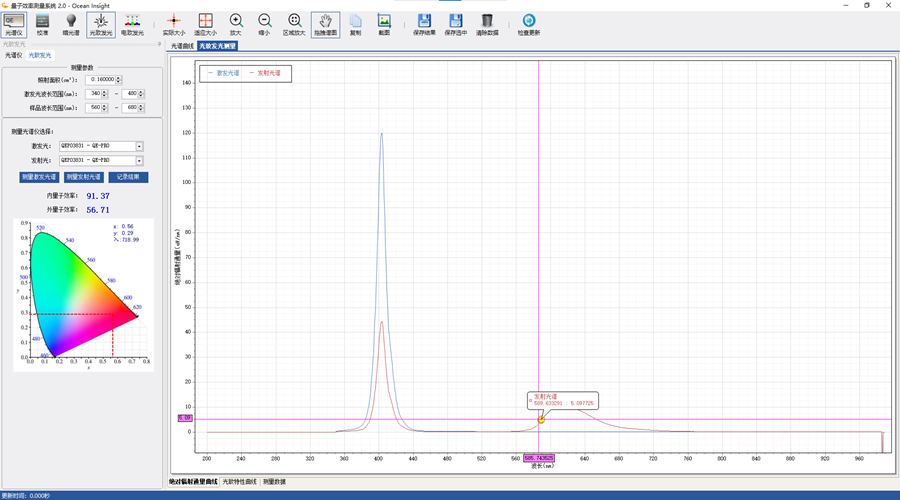

圖3：光致發光PL測試光譜

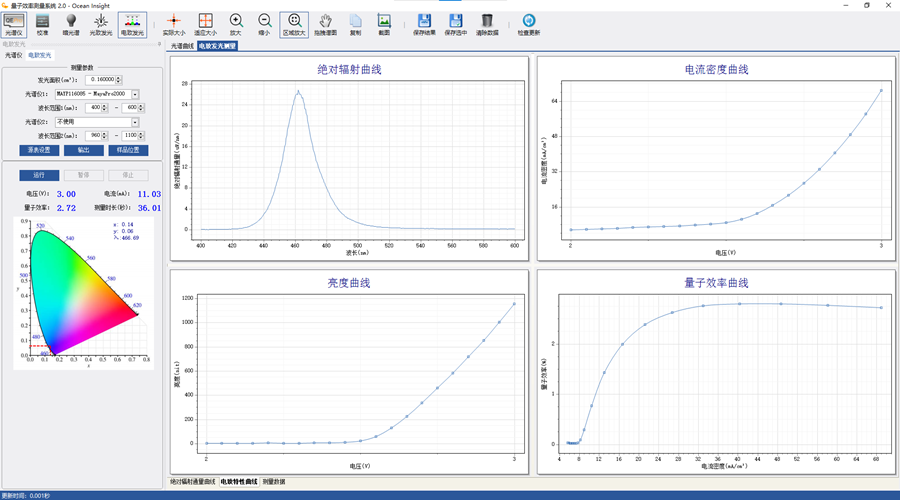

圖4：電致發光EL測試光譜

三、實驗裝置

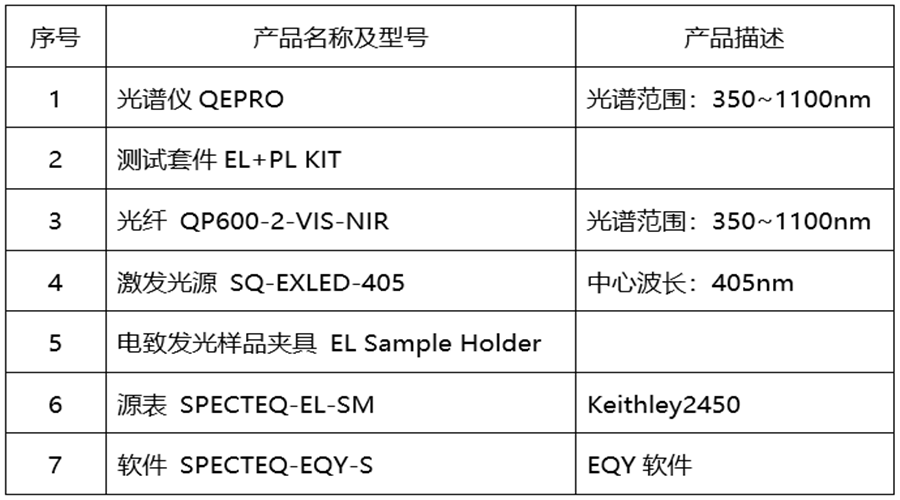

       典型配置如下：

四、結語

       光致發光測試模塊可以和電致發光模塊共用部分器件，配合組成一套完整的測試系統，應對無論是OLED，QLED，PeLED發光器件，在器件制備的全流程中進行器件測試，同時測試系統經過可溯源的光源進行定標，能夠進行準確的絕對量子產率，色度，亮度和光譜測量。
